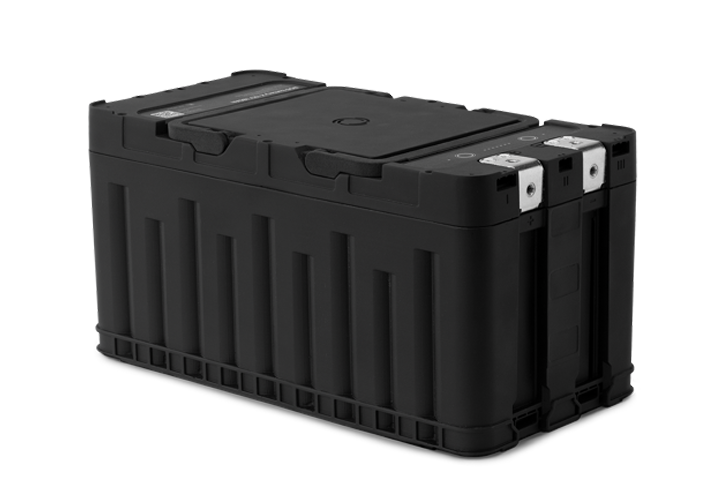

BOS battery X

Preliminary Version, NOT YET FOR SALE

Revision date: 20.05.2026

Produktnamen: BOS battery X & BOS battery X Retail

Produktartikelnummern: 98906435, 98906215, 98906567, 98906436, 98906568, 98906437

Verpackungsinhalt

• Gerät BOS battery X Art. Nr. 98906493, 98906494, 98906495 oder 98906496
• Beipackmaterial BOS battery X Art. Nr. 98906489

Optionales Zubehör

• BOS-Bus-Abschlusswiderstand IP67 Art. Nr. 98906666
• BOS CANopen auf USB Serviceadapterset Art. Nr. 98904305
• BOS-Bus Kommunikationskabel 170 mm IP67 Art. Nr. 98906660
• BOS-Bus Kommunikationskabel 400 mm IP67 Art. Nr. 98906661
• BOS-Bus Kommunikationskabel 650 IP67 mm Art. Nr. 98906662
• BOS-Bus Kommunikationskabel 1000 IP67 mm Art. Nr. 98906663
• BOS-Bus-Service-Schnittstellenkabel-Set 1000 mm Art. Nr. 98904557
• BOS Dichtstopfen IP67 für 6 poligen Kommunikationsport Art. Nr. 98906667
• BOS Dichtstopfen IP67 für 4 poligen Kommunikationsport Art. Nr. 98906668
• BOS battery X Polkappe Art. Nr. 98906491

---

1. Allgemeine Informationen

Vielen Dank, dass Sie sich für ein Produkt der BOS Balance of Storage Systems AG entschieden haben. Wir haben streng nach deutschen Standards gearbeitet, um unseren Kunden wertvolle Energiedienstleistungen zu liefern.

Die BOS battery X ist eine leistungsstarke Lithium-Eisenphosphat-Batterie (LiFePO₄) zur Energieversorgung in mobilen und stationären Anwendungen.

Die BOS battery X ausschließlich für den reinen Lithium-Betrieb ausgelegt. Sie kann explizit nicht direkt im Hybrid-Batterieverbund mit Bleibatterien betrieben werden. Für Hybridbatterieanwendungen sind unsere Produktreihen BOS battery S sowie BOS LE300 geeignet, wendne Sie sich bei Interesse bitte an Ihren Händler.

Die BOS battery X besitzt die Grundfläche einer 95 Ah Blei-Batterie (AGM/GEL) (353 x 175 x 177 mm, L x B X H) und passt damit in die üblichen Bauräume in denen bisher 95Ah Bleibatterien verbaut waren.

Richtlinien und Zertifizierungen

Die BOS battery X wurde nach den folgenden Normen/Richtlinien entwickelt und geprüft:

• CE
• UN38.3
• IEC 62619: 2017
• (EMV) Richtlinie 2014/30/EU (Elektromagnetische Verträglichkeit)
• Verordnung (EU) 2024/2847
• DIN EN 55014-1:2018-08, DIN EN 61000-6-2:2019-11
• DIN EN 61000-4-2:2009-12, DIN EN 61000-4-3:2011-04
• DIN EN 61000-4-4:2013-04, DIN EN 61000-4-5:2015-03
• DIN EN 61000-4-6:2014-08
• ETSI EN 300 328 V 2.2.2
• ETSI EN 301 489-17 V3.2.4
• ETSI EN 301 489-1 V2.2.3
• EN 62368-1:2020/A11:2020
• EN 62311:2008
• Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Vorschriften.
• IP67 gemäß IEC 60529

Die Schutzklasse IP67 bezieht sich ausschließlich auf das Gehäuse der BOS battery X bei fachgerechter Installation aller Anschlüsse (z. B. durch geeignete Steckverbindungen oder Blindstecker). Die Schutzklasse stellt keinen Schutz auf Systemebene dar (z. B. Gesamtinstallation oder Einbauumgebung).

Darüber hinaus wurde die BOS battery X erfolgreich einem Temperaturwechseltest sowie einem Schock- und Vibrationstest unterzogen. Alle Prüfungen wurden in Übereinstimmung mit LV124 durchgeführt. Die BOS battery X ist für den Einsatz in Kraftfahrzeugen zugelassen und trägt das ECE-Prüfzeichen E1*10R06/03*10854*00

---

2. Sicherheitshinweise

• Bitte lesen Sie die gesamte Bedienungsanleitung vor der Installation und dem Gebrauch der BOS battery X und bewahren Sie sie zum Nachschlagen in der Nähe der Batterie auf.
• Die Installation der BOS battery X sollte idealerweise durch geschultes Fachpersonal erfolgen.
• Eine Installation durch technisch versierte Endanwender ist zulässig, sofern alle in dieser Anleitung beschriebenen Schritte vollständig eingehalten werden.
• Bei Unsicherheiten, Abweichungen von Standardkonfigurationen oder bei komplexeren Systemen ist zwingend eine qualifizierte Elektrofachkraft hinzuzuziehen.
• Öffnen Sie das Gerät NICHT. Es besteht die Gefahr eines Kurzschlusses. Das Öffnen des BOS battery X Gerätes führt zum Erlöschen jeglicher Garantieansprüche.
• Keine Verwendung als Starterbatterie.
• Keine Parallelschaltung mit Blei-Säure-Batterien.
• Schützen Sie die BOS battery X vor Hitze (z.B. längerer Sonneneinstrahlung) und Feuer. Lagern und betreiben Sie die BOS battery X NICHT in der Nähe von heißen oder brennbaren Gegenständen.
• Legen Sie das Gerät NICHT in direktes Sonnenlicht.
• Halten Sie das Gerät innerhalb des definierten Temperaturbereichs.
• Die Batterie ist gegen zeitweiliges Untertauchen in Wasser geschützt (IP67), bis zu 30 Minuten in max. 1m Wassertiefe. Sollte die Batterie länger oder tiefer in Wasser getaucht worden sein, stellen Sie bitte die Verwendung ein und konsultieren Sie fachkundigen Rat.
• Bei Wartungsarbeiten oder Arbeiten an oder in der Nähe der Batterie schalten Sie diese bitte immer aus, bevor Sie beginnen.
• Verwenden Sie keine beschädigten Batterien.

Sollte das Gehäuse der Batterie nach einem Unfall oder Sturz beschädigt sein, vermeiden Sie bitte den Kontakt mit freiliegendem Material, Elektrolyt oder Pulver. Diese Substanzen können gesundheitsschädlich sein und zu Reizungen führen.

Ausgelaufenes Batteriematerial, wie Elektrolyt oder Pulver, das auf die Haut oder in die Augen gelangt, muss sofort mit viel sauberem Wasser ausgespült werden. Suchen Sie dann ärztliche Hilfe auf. Verschüttete Stoffe auf der Kleidung sollten mit Wasser ausgespült werden.

Schließen Sie KEINE Gegenstände an einen beschädigten Akku an. Er könnte sich erhitzen, Feuer fangen oder explodieren.

Im Falle eines Brandes, einer Überhitzung oder einer Gasfreisetzung sind geeignete Lösch- und Kühlmaßnahmen zu ergreifen. CO₂, ABC- oder Schaumlöscher können zunächst zur Unterdrückung der Flammen beitragen, verhindern jedoch möglicherweise nicht eine erneute Entzündung. Trennen Sie die Batterie (sofern dies sicher möglich ist) und kühlen Sie sie intensiv mit großen Mengen Wasser. Als Faustregel gilt, dass die Batterie vollständig in Wasser mit einer Temperatur von etwa 20 °C getaucht werden sollte, wobei die Wassermenge mindestens doppelt so groß sein sollte wie das Volumen der Batterie. Befolgen Sie stets die Anweisungen der örtlichen Feuerwehr.

• Bei unsachgemäßem Umgang mit den Batterien besteht die Gefahr einer Explosion.
• Halten Sie Batterien von Kindern und Tieren fern.
• Während der Handhabung der Batterien nicht Rauchen.
• Werkseitige Beschriftungen und Markierungen dürfen niemals verändert, entfernt oder unleserlich gemacht werden.
• Installieren Sie das Gerät Schritt für Schritt wie in dieser Anleitung beschrieben, um optimale Ergebnisse zu erzielen.
• Sorgen Sie für eine angemessene und sichere Befestigung.
• Heben Sie die Batterie niemals an den Klemmen an, sondern ausschließlich an den Griffen.
• Seien Sie vorsichtig, denn ein Lithium-Batterie ist empfindlich gegenüber mechanischen Stößen.
• Nur mit geeigneten LiFePO₄-Ladegeräten betreiben.
• Plus- und Minuspol niemals vertauschen.
• Tragen Sie während des Installationsvorgangs einen Augenschutz.
• Lithium-Batterien sind schwer. Um Muskelverspannungen und Rückenverletzungen zu vermeiden, sollten Sie beim Einsetzen oder Herausnehmen der Batterien Hebehilfen und richtige Hebetechniken verwenden.
• Bitte legen Sie wegen Kurzschlussgefahr keine metallischen Gegenstände oder Werkzeuge auf die Batterie.
• Legen Sie bei der Arbeit mit einer BOS battery X alle persönlichen Metallgegenstände wie Uhren, Ringe, Halsketten und Armbänder ab. Metallgegenstände, die mit den Batteriepolen in Berührung kommen, können einen Kurzschluss mit sehr hohem elektrischem Strom verursachen, der Gegenstände in der Nähe erhitzen und schmelzen und schwere Verbrennungen verursachen kann.
• Halten Sie die BOS battery X fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Verbindung von einem Pol zum anderen herstellen können. Das Kurzschließen der Batteriepole kann zu Verbrennungen oder Bränden führen, auch wenn die Batterie über interne Kurzschlussschutzfunktionen verfügt. Bei Kurzschlussschäden, die auf diese Weise verursacht werden, erlischt jeglicher Garantieanspruch.
• Verwenden Sie für den Anschluss von Kabeln elektrisch isoliertes Werkzeug.
• Nach der Installation muss das Gerät vollständig aufgeladen werden.
• Beachten Sie alle Sicherheitsvorkehrungen bei der Installation des Geräts und der Handhabung der Batterien.
• Durch unsachgemäße Bedienung können Anlageteile beschädigt werden.
• Beachten Sie beim Transport des Geräts alle relevanten offiziellen Sicherheitshinweise. Die Sicherheitshinweise können je nach Transportart und den örtlichen Vorschriften variieren.
• Beachten Sie die die Informationen zum Transport am Ende des Benutzerhandbuchs.
• Beachten Sie die Recycling-Informationen am Ende des Benutzerhandbuchs zur Entsorgung des Geräts.

---

3. Anwendungsbereich

Die BOS battery X ist geeignet für:

• Wohnmobile
• Expeditionsfahrzeuge
• Marineanwendungen
• Stationäre Energiespeicher
• Off-Grid-Systeme
• Gewerbliche Anwendungen

Die BOS battery X ist für den Einbau in geschützten Einbauräumen vorgesehen (z. B. Batteriefächer, technische Installationsräume oder vergleichbare Umgebungen).

Die Schutzklasse IP67 bezieht sich ausschließlich auf das Gehäuse bei fachgerechter Installation aller Anschlüsse und ersetzt keinen konstruktiven Schutz des Gesamtsystems.

• Bei Anwendungen in maritimen oder stark beanspruchten Umgebungen (z. B. Offroad, hohe Feuchtigkeit, Salzbelastung) ist ein zusätzlicher Schutz der Installation vorzusehen.

Nicht zulässig:

• Installation im Motorraum von Fahrzeugen
• Außenmontage ohne zusätzlichen Schutz vor Witterungseinflüssen (z. B. direkter Sonneneinstrahlung, dauerhafter Feuchtigkeit, Salzbelastung oder mechanischen Einflüssen)
• Mehrere BOS battery X können nicht extern in Reihe geschaltet werden, um höhere Spannungen zu erreichen.
• Die Nichtbeachtung dieser Vorsichtsmaßnahme kann zu Schäden an diesem Gerät und der Energiequelle, an die es angeschlossen ist, führen.
• Wenden Sie sich an einen autorisierten Lieferanten, wenn das Gerät in einer nicht standardmäßigen Konfiguration angeschlossen werden soll.
• Bei Nichteinhaltung der korrekten Produktverwendung oder Nichtbeachtung des Benutzerhandbuchs erlischt die Garantie und Gewährleistung.

---

4. Technische Daten

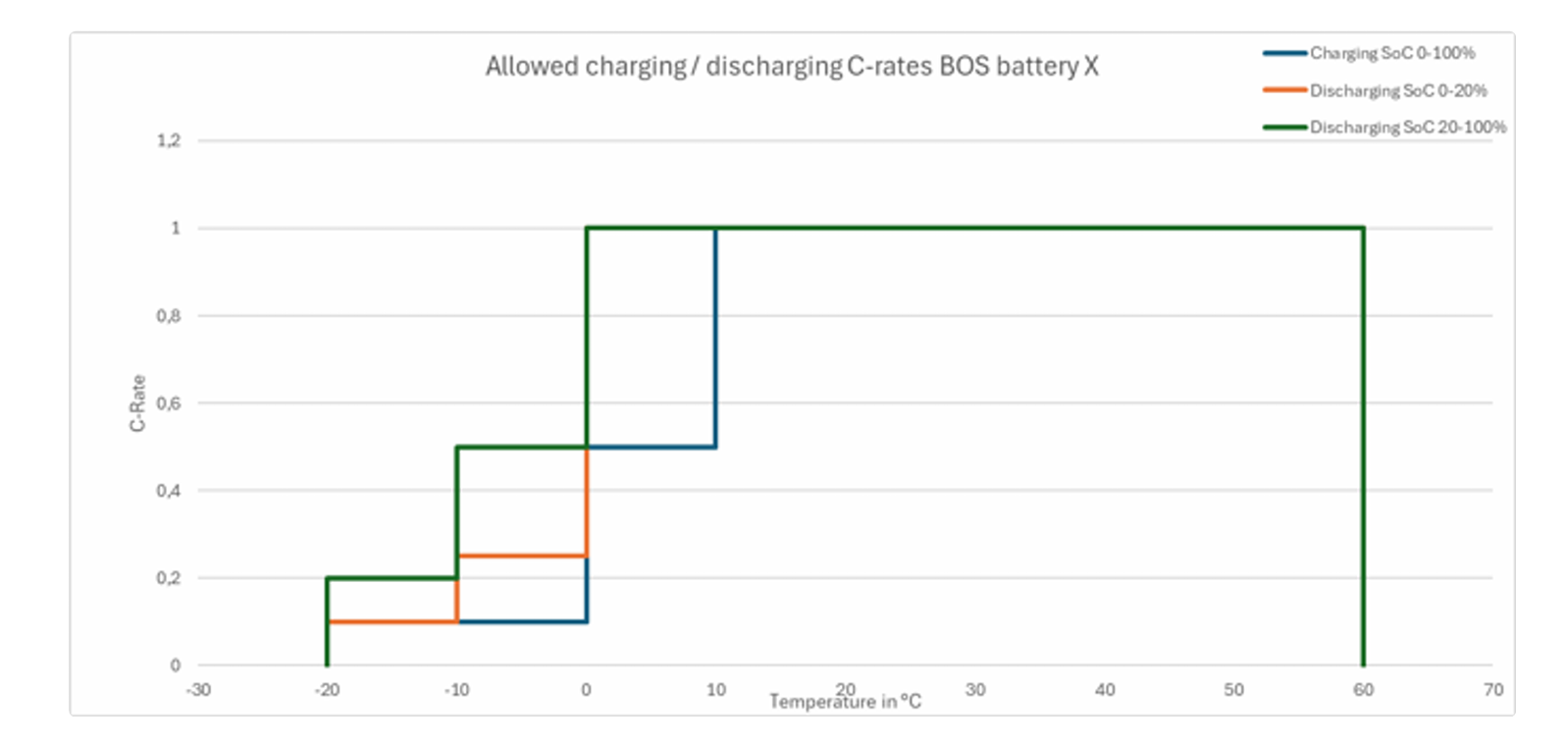

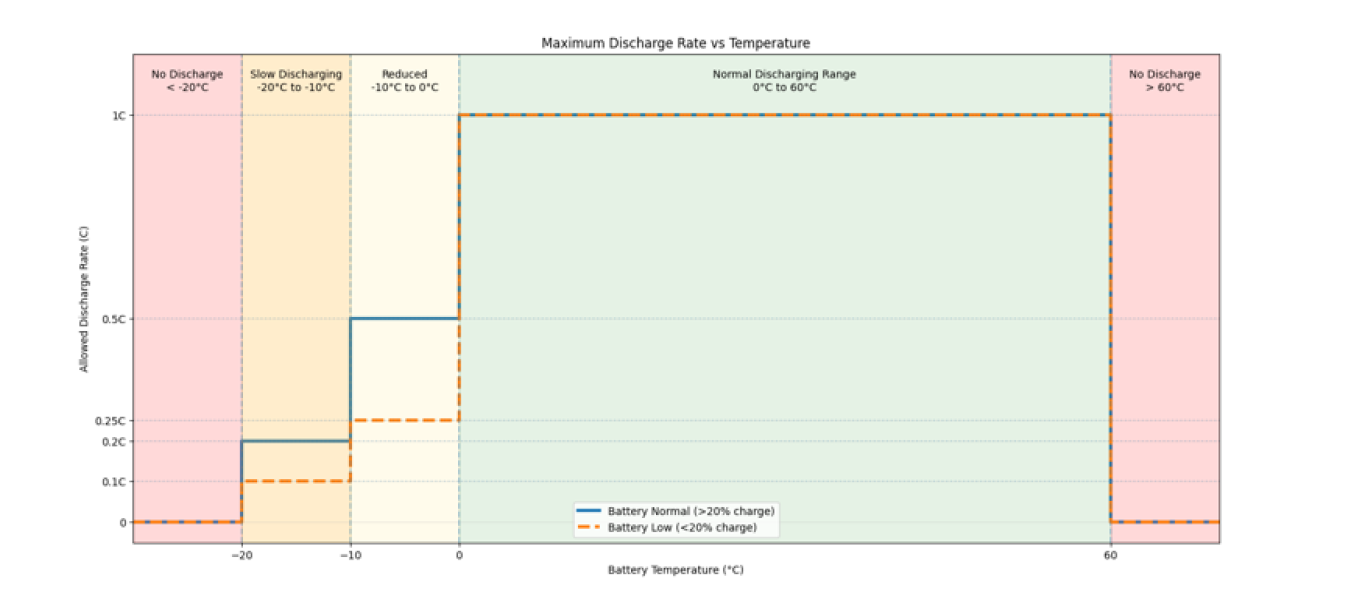

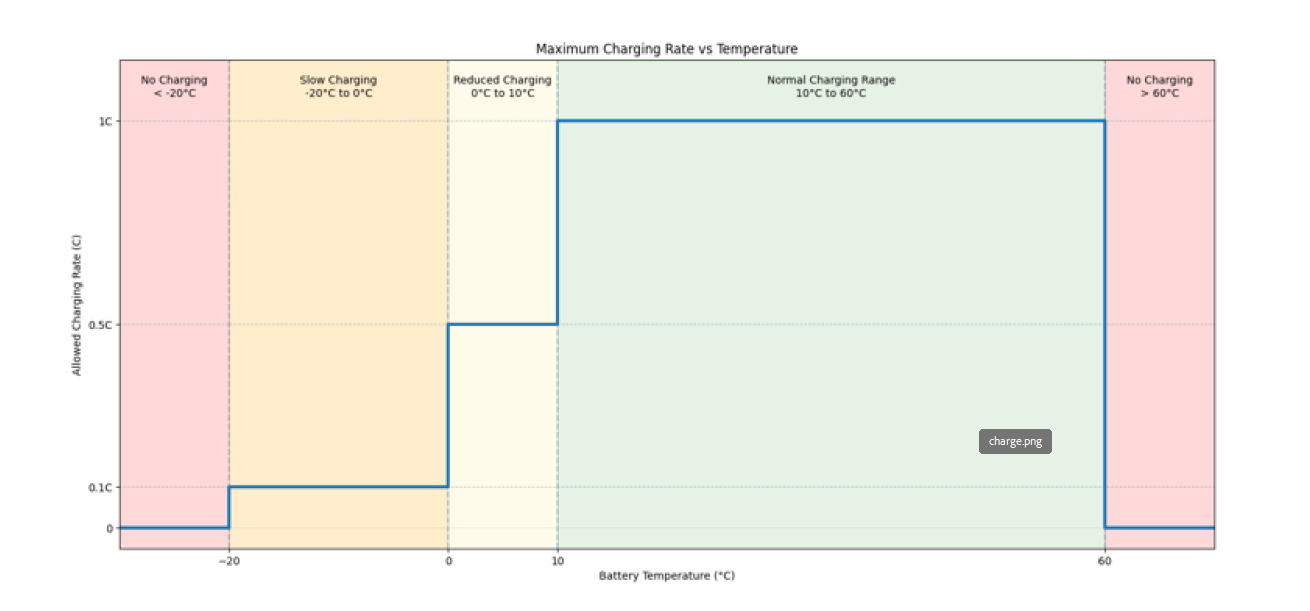

Elektrische Daten

Mechanische Daten

• Grundfläche: 95 Ah Blei-Batterie Format (353 mm Länge x 175 mm Breite)
• Bauhöhe: 177 mm an den Eckstegen, 175mm zwischen Bodenfläche und Oberfläche Deckel
• Die Abmaße entsprechen dem BCI-Gruppe-49-Standard, sodass die Batterie problemlos in Standard-Batteriefächern eingebaut werden kann
• Flammhemmendes Gehäusematerial (UL94 V-0): Nicht brennbar und selbstverlöschend für maximale Sicherheit
• Wasserdichtigkeit auch bei angeschlossenen Power- und Kommunikationskabeln (alle Stecker >IP67 Schutzlevel). Die Schutzklasse IP67 wird erreicht, sofern alle Anschlüsse fachgerecht mit geeigneten Steckverbindungen oder Blindsteckern ausgeführt sind.

• Integrierte Gore-Membran für Druckausgleich bei Temperaturwechseln, dadurch wird verhindert, dass feuchte Luft durch Unterdruck ins Gehäuse gezogen wird, was der Kondensation im Gehäuseinneren vorbeugt. Erhöhung von Lebensdauer und Zuverlässigkeit bei Anwendungen mit häufigen Temperaturwechseln, ideal für den Marine oder Offroad Bereich.
• Die Polabgriffe sind verzinnt zur guten Korrosionsresistenz, insbesondere auch bei Anwendung im feuchten Einsatzgebiet (auch Salzwasser).

---

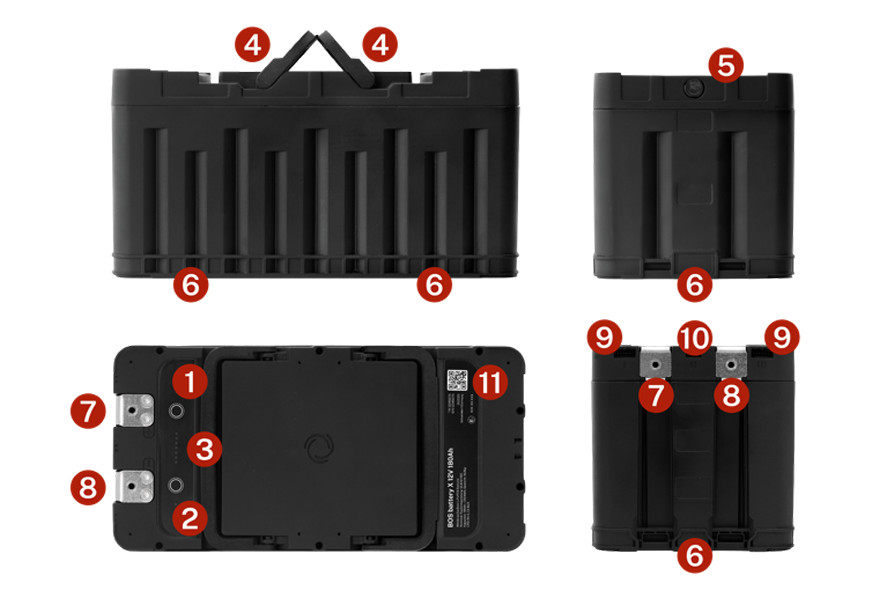

5. Übersicht

1. Drucktaster links
2. Drucktaster rechts
3. Ladezustandsanzeige und Fehleranzeige
4. Ausklappbare Griffe
5. Gore-Membran
6. Befestigungspunkte und Bereiche für Montageklammern / Montagepratzen
7. Anschluss Pluspol
8. Anschluss Minuspol
9. Interner BOS-Bus-Kommunikationsanschluss (durchgeschleift), muss terminiert werden
10. Optionaler externer Kommunikationsbusanschluss zur Verwendung mit Kommunikationserweiterungen
11. Batteriepass QR Code

---

6. Systemfunktionen

Integriertes Batteriemanagementsystem (BMS)

Die BOS battery X setzt neue Maßstäbe in der Sicherheit durch vorausschauende und vorbeugende Schutzmechanismen. Temperatursensoren an Plus- und Minuspol erkennen frühzeitig schlechte Kontaktstellen und lösen eine Abschaltung aus, wodurch die Hauptursache thermischer Zwischenfälle wirksam verhindert wird.

Die BOS battery X besitzt einen integrierten Beschleunigungssensor zur Crash‑Erkennung. Im Falle eines Unfalls löst der Sensor eine sofortige Abschaltung der Batterie aus.

Im Falle einer Tiefentladung wechselt die Batterie in einen sicheren Zustand und führt einen Neustart durch, sobald Ladespannung anliegt – ein Eingreifen des Benutzers ist nicht erforderlich.

Die BOS battery X verfügt über die folgenden integriertern Schutzfunktionen:

• Überstromschutz
• Kurzschlussschutz
• Tiefentladeschutz
• Überladeschutz
• Verpolschutz
• Zellbalancing
• Temperaturüberwachung
• Pre-Charge-/Softstart-Funktion: Für hohe kapazitive Lasten (z.B. Start eines Wechselrichters), um Einschaltstromspitzen zu vermeiden.
• Mehrere Sleep-Modes für geringstmöglichen Eigenverbrauch im Standby-Betrieb

Selbstwiederherstellender Schutz

Bei kurzzeitig auftretenden Fehlern, wie Überströmen oder Kurzschlüssen wird zunächst versucht die Funktionsfähigkeit der Batterie eigenständig wiederherzustellen. In vielen Fällen ist für Nutzer kein manuelles Eingreifen mehr nötig. Das System startet automatisch mehrere sichere Wiederherstellungsversuche, sodass der Betrieb ohne Unterbrechung weiterlaufen kann.

Integrierte Heizung

Die BOS battery X kann bei Kälte aktiv beheizt werden. Die Heizung hält die Batterietemperatur über der minimalen sicheren Ladegrenze, um einen zuverlässigen Betrieb in kalten Umgebungen zu gewährleisten. Die Heizung ist aktiv im Temperaturbereich bis +10°C.

Es sind vier verschiedene Heizmodi verfügbar:

• Aus: Heizung ist deaktiviert
• Heizmodus Intelligent (Standardeinstellung):
  Die BOS Battery X nutzt einen intelligenten Heizmodus, der den verfügbaren Ladestrom misst und daraus ableitet, ob die Zellheizung aktiviert werden soll. So wird vermieden, dass die Batterie bei schwacher PV‑Leistung Energie verliert oder sich im Winter sogar tiefentlädt.
  Funktionslogik:
  • < 10 A: Heizung aus, langsames Laden bleibt aktiv.
  • Zwischen >10A und <0.1C rate: Heizung an, Laden an.
  • > 0.1C rate: Laden pausiert, Heizung an, regelmäßiger Ladeversuch in steigenden Intervallen.
  Zur sicheren Entscheidung wird bei Kälte kurz ein höherer Strom gemessen – das ist für wenige Sekunden unkritisch.
  Dieses Vorgehen stellt sicher, dass die Batterie im Winter zuverlässig geladen wird, ohne sich selbst zu entladen.
• Heizmodus Ladegerät: Die Heizung wird über das angeschlossene Ladegerät mit Strom versorgt und aktiviert sich automatisch, wenn Ladestrom anliegt und die Zelltemperatur während des Ladevorgangs unter 10 °C liegt.
• Powermodus: Die Batterie versorgt die Heizung mit Strom unabhängig davon, ob Ladestrom anliegt oder nicht. Dadurch wird die Zelltemperatur permanent über 10 °C gehalten und eine etwaige später eintretende Ladung kann direkt mit vollem Ladestrom geschehen. Dies ist durch die interne Energie der Batterie begrenzt; wenn der Ladezustand unter den Schwellenwert für niedrigen Ladezustand fällt, wird die Heizung abgeschaltet, bis ein Ladegerät angeschlossen wird.

Cyber Resilience Act Konformität

Die BOS battery X erfüllt alle Anforderungen des kommenden EU Cyber Resilience Act. Ihre Systemarchitektur basiert auf verschlüsselter Kommunikation, geprüfter Software-Integrität sowie regelmäßigen Leistungs- und Sicherheitsupdates.

Over-the-Air-Update

Updates können Over-the-Air vorgenommen werden. Dies setzt eine Verbindung entweder über Bluetooth App oder einem anderen kompatiblem Kommunikationsgerät voraus.

---

7. Installation

7.1. Auspacken und Handhabung der Batterie

Behandeln Sie die Batterie beim Auspacken mit Sorgfalt. Batterien sind schwer; heben Sie die Batterie nicht an den Klemmen an. Bitte verwenden Sie die Tragegriffe an beiden Seiten.

Machen Sie sich vor der Installation mit dem Aufbau der Batterie vertraut. Die Hauptklemmen an der Oberseite bzw. an der kurzen Seite sind mit „+" (positiv) und „–" (negativ) gekennzeichnet, um die korrekte Polarität zu gewährleisten.

7.2 Mechanischer Einbau

Einbaurichtung ausschließlich stehend mit Deckel nach oben zeigend zugelassen.

Befestigung mit Montagehalterungen / Klemmpratzen von allen vier Seiten (Längs- und Querseite) oder Montageblech möglich. Dies ermöglicht eine sichere und stabile Befestigungsmöglichkeit in allen drei Achsen.

Vorsicht: Eine ungesicherte Batterie kann bei einer Kollision oder einer plötzlichen Bremsung zu einer Gefahr werden und Schäden oder Verletzungen verursachen. Verwenden Sie immer geeignete Montagehalterungen.

Die Verantwortung für die korrekte Auslegung und Umsetzung der mechanischen Befestigung liegt beim Systemintegrator bzw. Betreiber der Anlage.

7.3 Elektrischer Anschluss

Der Anschluss der Leistungskabel an den Polen ist von oben und/oder von der Vorderseite möglich. Auch ein Anschluss mit einer Stromschiene der oben und/oder an der Seite fixiert wird ist möglich. Die Polanschlussterminals sind mit Kabelschuhen bis zu 95mm² kompatibel.

Verwenden Sie ausschließlich die mitgelieferten M6 Schrauben mit angebrachtem Federring und Unterlagscheibe. Die Kabelschuhe müssen direkt auf den Anschlussterminals aufliegen, zwischen dem Kabelschuh und den Anschlussterminals dürfen KEINE Unterlegscheiben oder andere Materialien sein.

Die Verantwortung für die korrekte Auslegung und Umsetzung der elektrischen Installation liegt beim Systemintegrator bzw. Betreiber der Anlage.

Gleichstromverkabelung

• Die Dimensionierung der Leitungen muss gemäß den geltenden Normen und Systemanforderungen erfolgen (z. B. ECE R10, E1648-2, VDE 0100-721).
• Typische Richtwerte sind:
  • Ladegerät zu Batterie: maximal 0,3 V Spannungsabfall
  • Batterie zu Verbrauchern: maximal 0,8 V Spannungsabfall oder gemäß zulässigem Spannungsbereich der angeschlossenen Verbraucher
• Sofern keine spezifischen Normen oder Systemvorgaben gelten, kann alternativ ein maximaler Spannungsabfall von 2 % der Nennspannung als Orientierung dienen.
• Bitte achten Sie darauf, dass die Kabellängen bei der Parallelschaltung mehrerer Batterien gleich sind.

Sicherungen

• Alle elektrischen Verbindungen zur Batterie müssen gemäß den geltenden Normen, Vorschriften sowie den spezifischen Anforderungen des jeweiligen Systems abgesichert werden.
• Die in dieser Anleitung enthaltenen Angaben stellen allgemeine Empfehlungen für typische Anwendungen dar.
• Abweichungen von diesen Empfehlungen sind zulässig, sofern diese durch übergeordnete Systemanforderungen, fahrzeugspezifische Vorgaben oder lokale Vorschriften erforderlich sind.
• Die Auslegung und Positionierung der Sicherungen erfolgt systemspezifisch durch den Integrator bzw. Betreiber und muss den jeweiligen Vorschriften entsprechen.
• Als allgemeine Empfehlung:
  • Sicherungen sollten so nahe wie möglich an der Energiequelle installiert werden
  • Die Unterbrechungsleistung muss ausreichend für die maximal zu erwartenden Ströme sein

Standardinstallationen können durch technisch versierte Endanwender durchgeführt werden, sofern die beschriebenen Anforderungen eingehalten werden.

Bei Unsicherheiten oder komplexeren Systemen ist eine qualifizierte Elektrofachkraft hinzuzuziehen.

Beispielhafte Auslegung für typische Anwendungen

Die folgenden Angaben stellen unverbindliche Richtwerte für typische 12 V Installationen dar.
Die Angaben gelten für:

• Kupferleitungen, feinadrig (z. B. Fahrzeugleitungen wie H07V-K / vergleichbare HV-Leitungen)
• Maximale Leitungslänge (Hin- und Rückleiter zusammen) von ca. 2 m
• Gute Wärmeabfuhr (z. B. Verlegung im Innenraum, keine Bündelung in wärmedämmenden Materialien)

Die tatsächliche Auslegung ist stets an die spezifische Anwendung, Leitungslängen, Verlegeart sowie die geltenden Normen und Vorschriften anzupassen.

Die Absicherung dient dem Schutz der Leitungen und ist entsprechend dem gewählten Kabelquerschnitt auszulegen. Es sind Gleichstrom-Sicherungen (DC-Sicherungen), typischerweise Streifensicherungen (z. B. MEGA-Fuses), zu verwenden. Die Nennspannung der Sicherung muss mindestens der maximal im System auftretenden Gleichspannung entsprechen. Für typische 12 V Systeme wird eine Nennspannung von mindestens 32 V DC empfohlen.

Sicherungen sind möglichst nahe am Pluspol der Batterie zu installieren.

Tabelle: Leitungs- und Sicherungsauslegung

Einzelbatterie (1x BOS battery X)

25 mm²	80 A
50 mm²	125 A
70 mm²	150 A
95 mm²	200 A
Kabelquerschnitt (Cu)	Empfohlene Sicherung

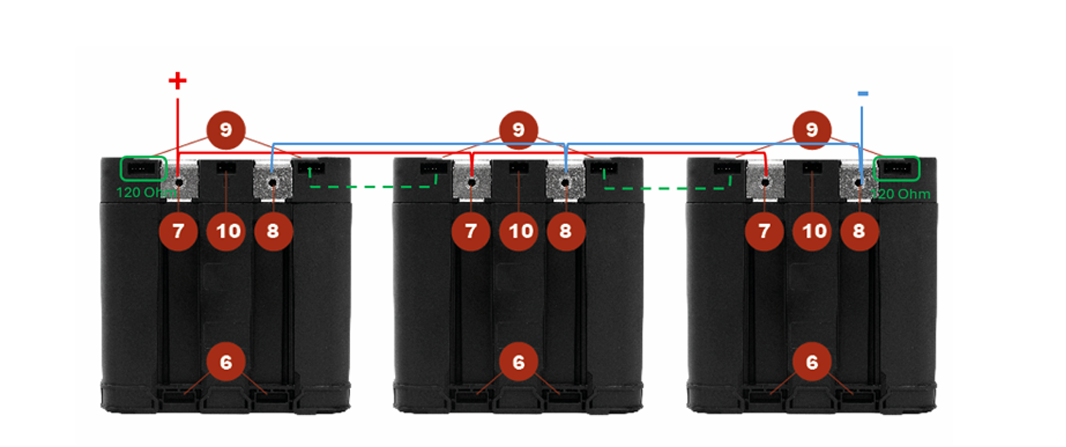

Parallelschaltung (2x BOS battery X)

Absicherung je Batterie

25 mm²	80 A
50 mm²	125 A
70 mm²	150 A
95 mm²	200 A
Kabelquerschnitt je Batterie (Cu)	Empfohlene Sicherung je Batterie

Hauptleitung zur Last (Gesamtsystem)

50 mm²	150 A
70 mm²	200 A
95 mm²	250 A
2 × 50 mm²	250 A
2 × 70 mm²	300 A
Kabelquerschnitt Hauptleitung (Cu)	Empfohlene Hauptsicherung

Ergänzende Hinweise

• Die Leitungsdimensionierung ist so zu wählen, dass unzulässige Spannungsabfälle und Erwärmung vermieden werden.
• Die tatsächliche Strombelastbarkeit hängt von Verlegeart, Umgebungstemperatur und Bündelung der Leitungen ab.
• In ungünstigen Einbausituationen (z. B. höhere Temperaturen, gebündelte Leitungen, begrenzte Wärmeabfuhr) sind größere Querschnitte zu wählen oder kleinere Sicherungswerte zu verwenden.
• Bei längeren Leitungslängen (>2 m) sind größere Kabelquerschnitte erforderlich.
• Bei Parallelsystemen muss jede Batterie einzeln abgesichert werden.
• Werden mehrere Leitungen parallel geführt, ist auf gleichmäßige Stromverteilung (identische Länge und Verlegung) zu achten.
• Die Hauptabsicherung ist entsprechend der maximalen Gesamtleistung des Systems auszulegen.
• Standardinstallationen können durch technisch versierte Endanwender durchgeführt werden.
• Bei höheren Leistungen, größeren Leitungslängen oder Unsicherheiten ist eine qualifizierte Elektrofachkraft hinzuzuziehen.

Anschlussfolge

1. Batterie Interface aktivieren durch betätigen eines der beiden Taster
2. Batterie in OFF-Modus versetzen, durch betätigen beider Taster gleichzeitig für >3 Sekunden
3. Pluspol anschließen
4. Minuspol anschließen
5. Schrauben mit einem Drehmoment von 4 Nm anziehen
6. Kommunikationsleitung verbinden

Beim Trennen der Verbindungen ist die Reihenfolge umgekehrt.

Überprüfung

Stellen Sie sicher, dass alle elektrischen Verbindungen korrekt installiert und mit dem vorgeschriebenen Drehmoment angezogen sind. Lose oder mit hohem Widerstand verbundene Anschlüsse können zu übermäßiger Wärmeentwicklung führen und das Risiko von Schäden oder Bränden erhöhen. Überprüfen Sie die Anschlüsse während der Installation und im Rahmen der regelmäßigen Wartung.

Parallelschaltung mehrerer Module

Es können über den interne BOS Kommunikationsbus bis zu maximal 30 Batterien zusammengeschaltet werden.

• Schließen Sie die Gleichstromsystemkabel diagonal an, um einen gleichmäßigen Strompfad durch jede Batterie zu gewährleisten.
• Stellen Sie sicher, dass die Querschnittsfläche des Hauptsystemkabels der Querschnittsfläche eines einzelnen Strangkabels multipliziert mit der Anzahl der parallelen Stränge entspricht.
• Sichern Sie jede Batterie in der Nähe des Pluspols.
• Sichern Sie das positive Hauptkabel, das zur Batteriebank führt.

---

8. Kommunikationsanschluss

Beim Parallelbetrieb mehrerer BOS battery X werden diese über eine CANopen Kommunikation miteinander verbunden. Hierzu sind die in der Einleitung aufgelisteten Kommunikationskabel in verschiedenen Längen verfügbar. Die Schutzklasse IP67 ist nur gewährleistet, wenn alle Anschlüsse entweder mit zugelassenen Kommunikationskabeln oder geeigneten Blindsteckern ausgeführt sind. Alle offenen Kommunikationsanschlüsse müssen mit geeigneten Blindsteckern (IP67) verschlossen werden, um die Schutzklasse des Geräts aufrechtzuerhalten. Ohne entsprechende gesteckte Kommunikationskabel und/oder Verschlussstecker darf die Batterie nicht in feuchter oder nasser Umgebung gelagert oder betrieben werden.

Die CANopen Kommunikation dient der:

• Kommunikation zwischen mehreren BOS battery X
• Kommunikation von der BOS battery X zu anderen kompatiblen Produkten der BOS AG

Stellen Sie sicher, dass Sie die BOS battery X über die BOS-Bus-Kommunikationsanschlüsse 9 mit den BOS-Bus-Kommunikationskabeln miteinander verbinden. Achten Sie darauf, die BOS-Bus-Kommunikationsanschlüsse 9 an allen offenen Enden mit den BOS-Bus-Abschlusswiderständen (120 Ohm) abzuschließen.

Die BOS battery X verfügt über native Busschnittstellen nach außen die über 10 angeschlossen werden können :

• RV-C
  Integration in Reisemobil-Systeme
• CI-BUS
  Integration in Caravan-Steuerungssysteme
• VE CAN
  Integration in Victron Systeme
• Bluetooth (optional)
  App-Überwachung von:
  • Ladezustand (SoC)
  • Gesundheitszustand (SoH)
  • Temperatur
  • Strom
  • Fehlermeldungen

---

9. Inbetriebnahme

1. Installieren sie das System wie in 7. beschrieben.
2. Bevor Sie das System einschalten, stellen Sie sicher, dass Ladegeräte und Lasten korrekt konfiguriert sind, insbesondere ihre maximalen kombinierten Lade- und Entladeströme, um eine Überschreitung der Batteriegrenzwerte zu vermeiden.
3. Bitte konfigurieren Sie die Ladegeräte für die LiFePO₄ (LFP)-Chemie und stellen Sie die Ladespannungen und zugehörigen Parameter gemäß den in den technischen Daten aufgeführten Werten ein. Bitte verwenden Sie den Vollladealgorithmus (Konstantstromladung, Konstantspannung und Ladeerhaltung, wo zutreffend) und verwenden Sie keine Profile, die für Blei-Säure-Batterien vorgesehen sind.
4. Batterie Interface aktivieren durch betätigen eines der beiden Taster
5. Halten Sie beide Tasten 1 & 2 gleichzeitig 3 Sekunden gedrückt um die Batterien anzuschalten (bei über BOS Bus verbundenen Batterien schalten sich dadurch alle Batterien im Verbund gleichzeitig ein)
6. Laden Sie das Batteriesystem vollständig auf um einen Zellenausgleich zu gewährleisten. Die Ladezustandsanzeige (SOC) benötigt eine komplette Vollladung um akkurate Werte ausgeben zu können.

---

10. Betrieb

Aufladen

Die BOS battery X kann mit jedem Batterieladegerät aufgeladen werden, sofern dieses über ein Ladeprofil für Lithium-Eisenphosphat (LFP) oder eine benutzerdefinierte Voreinstellung verfügt. Die Verwendung der korrekten Ladeparameter gewährleistet optimale Leistung, Sicherheit und Lebensdauer. Die detaillierten Ladeeinstellungen entnehmen Sie bitte den technischen Daten.

Ladekennlinien

• Konstantstrom und Konstantspannung definieren den Pegel, bei dem die Batterie auf ihre volle Kapazität aufgeladen wird. Sobald diese Spannung erreicht ist, nimmt der Strom allmählich ab, bis die Batterie vollständig geladen und die Zellen ausgeglichen sind.
• Die Erhaltungsspannung hält die Batterie vollständig geladen, ohne sie zu überladen. Diese Phase kann unbegrenzt andauern, wenn sich das System im Standby-Modus befindet oder nur geringfügig belastet ist.
• Der Ladevorgang wird automatisch beendet, sobald das interne Batteriemanagementsystem (BMS) feststellt, dass alle Zellen ausgeglichen und vollständig geladen sind.

Ladebedingungen

• Wenn die Temperatur zum Aufladen zu niedrig ist, wird die interne Heizung aktiviert, sobald ein Ladegerät angeschlossen wird (Standardeinstellung).
• Die Batterie kann über jede Gleichstromquelle aufgeladen werden, einschließlich Lichtmaschinen, DC-DC-Ladegeräten, Solarladereglern oder netzbetriebenen Ladegeräten, solange die Spannungs- und Strombegrenzung innerhalb der Spezifikationen liegt.
• Wenn die Batterie über die Drucktaster zum Ein-/Ausschalten ausgeschaltet wird, wird die Ladung deaktiviert.

Aufladen über Lichtmaschine

Beim Aufladen über eine Lichtmaschine muss diese vor Überlastung geschützt werden. Bitte verwenden Sie ein DC-DC-Ladegerät zwischen der Lichtmaschine und der Batterie, um Strom und Spannung zu begrenzen.

Entladen

Die BOS battery X kann Gleichstromsysteme oder Wechselrichter innerhalb der angegebenen Grenzwerte mit Strom versorgen. Das BMS überwacht fortlaufend Spannung, Strom und Temperatur, um einen sicheren und zuverlässigen Betrieb zu gewährleisten. Die Verwendung der korrekten Entladeparameter gewährleistet optimale Leistung, Sicherheit und Lebensdauer. Die detaillierten Entladeeinstellungen entnehmen Sie bitte den technischen Daten.

Entladungseigenschaften

• Die Batterie kann kurzzeitig hohe Entladeströme von bis zu 2 C liefern, abhängig von der angeschlossenen Last und der Umgebungstemperatur.
• Dies sollte als Spitzenstrom für einen kurzzeitigen hohen Leistungsbedarf betrachtet werden.
• Für den fortlaufenden Betrieb und die Systemauslegung verwenden Sie bitte 1 C, um die Wärmeentwicklung zu reduzieren, eine Überhitzung der Komponenten zu verhindern und die Auslösung temperaturbedingter Sicherheitsvorkehrungen zu vermeiden.
• Das BMS trennt die Lasten automatisch und verhindert eine Entladung, wenn die Batterie leer ist.
• Die Entladung wird automatisch wieder aktiviert, sobald die Batteriespannung oder -temperatur wieder auf ein sicheres Niveau zurückkehrt.

Enladungsbedingungen

• Das Entladen ist nur zulässig, wenn die interne Batterietemperatur zwischen -20 °C und 60 °C liegt. Außerhalb dieses Bereichs deaktiviert das BMS das Entladen, um die Zellen zu schützen.
• Wenn die Batterie über die Drucktaster zum Ein-/Ausschalten ausgeschaltet wird, wird die Entladung deaktiviert.

Empfohlene Vorgehensweisen

• Vermeiden Sie nach Möglichkeit Entladungen unter 10 % SoC.
• Bei längerer Lagerung trennen Sie bitte alle Lasten, um eine Tiefentladung durch parasitären Verbrauch zu vermeiden. Es wird empfohlen, die Batterie über den Druckschalter auszuschalten, da dadurch auch die optionale interne Bluetooth-Schnittstelle deaktiviert wird.

Temperaturabhängige erlaubte Lade- Entladeströme

Die BOS Batterie X übermittelt über CAN Kommunikation an angeschlossene externe Ladegeräte empfohlene maximale Lade‑ und Entladeströme, die abhängig von der aktuellen Batterietemperatur angepasst werden. Diese empfohlenen Werte können ausschließlich von kompatiblen Ladegeräten ausgelesen und berücksichtigt werden.

Unabhängig davon überwacht die Batterie den Stromfluss und die Temperatur intern und begrenzt als Schutzmechanismus den maximal zulässigen Lade‑ und Entladestrom. Wird der maximal zulässige Lade‑ oder Entladestrom überschritten, schaltet die Batterie die Ladung bzw. Entladung automatisch ab. Diese maximal zulässigen Lade- und Entladeströme sind in unten stehendem Schaubild dargestellt.

Bei nicht kompatiblen Ladegeräten sollten die Lade‑ und Entladeströme im Zweifel fest unterhalb der maximalen Werte parametriert werden und die vorgegebenen Grenzwerte einzuhalten um ein abschalten der Batterie zu verhindern.

Eine C-Rate von 1C entspricht bei einer BOS battery X 12V 180Ah einer Stromstärke von 180A und bei einer BOS battery X 12V 120Ah einer Stromstärke von 120A.

---

10. Benutzeroberfläche

Tastenfunktionen

• Kurz drücken → SoC anzeigen
• Beide 3 Sekunden → Ein/Aus
• Rechte Taste 3 Sekunden → SoH anzeigen

UI Workflow

• 2 Tasten, links und rechts
• 1 RGB Status LED auf der Linken Seite
  • Farben:
    • Rot
    • Grün
    • Orange
    • Blau
    • Gelb
    • Cyan
    • Pink
• 6 weiße LEDs rechts von der RGB Status LED
  • Weiße LED On:
  • Weiße LED Off:
  • Weiße LED Blinking:

Prinzip der Tastenfunktion

• Jede Taste bei Aus => Anzeige 1 Minute aktivieren
• Jeder Tastendruck bei Aktiv => Anzeigezeit um weitere 1 Minute verlängern
• Linke Taste => nächster Menüpunkte
• Rechte Taste => bestätigen/Aktion
• Beide Tasten lang drücken im SOC/Fehlermenü => Batterie ein-/ausschalten

Menüpunkte

1. SOC/Fehlercode

• SOC
  • Bei eingeschalteter Batterie => grüne LED + SOC-Anzeige für 1 min
  • Bei ausgeschalteter Batterie => orange LED + SOC-Anzeige für 3s
  • Batterie fast leer (<= 5% SOC) => grüne/orange LED und erste LED blinkt für 1 min
    • Batterie EIN:
    • Batterie AUS:
  • Batterie ist komplett leer und hat sich abgeschaltet (zum Schutz vor Tiefentladung) => LED rot und keine weiteren LEDs für 1 min
• Fehler
  • Gleiche Fehlercodes wie bei Batterie S
  • Fehlercodes Blinkmuster, z.B.:
  • Rechte Taste 3s halten, um Fehler zu löschen

2. Bluetooth (nur verfügbar, wenn Bluetooth-Hardware installiert ist)

• Blaue LED
• Rechte Taste 3s halten, um Bluetooth komplett ein-/auszuschalten
• Weiße LEDs:
  • 1. = Bluetooth aktiviert
  • 2. = Gerät verbunden
  • 3. bis 6. = Verbindungsstärke
• Bluetooth aus
• Bluetooth an, nicht verbunden
• Bluetooth an, mit Telefon verbunden, LEDs je nach Signalstärke

3. Allgemeiner Status

• Gelbe LED
• Weiße LEDs:
  • LED 1 => CAN-Aktivität
  • LED 2 => RVC-Aktivität
  • LED 3 => LIN-Aktivität
  • LED 4 => Heizung aktiv (Ein/Aus)
  • LED 5 => Bluetooth aktiviert (Ein/Aus)
  • LED 6 => Bluetooth verbunden (Ein/Aus)

Andere Status

• Pinkfarbene LED
• Weiße LEDs zeigen Fortschritt/Animation

Firmware-Update installieren (Bootloader)

• Cyanfarbene LED
• Weiße LEDs blinken in 2 Schritten

Identifizieren, um herauszufinden, welche CANopen Node-ID zu welchem Gerät gehört

• Keine Farb-LED
• Alle weißen LEDs blinken

---

11. Fehlersuche

Fehler werden über LED-Code angezeigt:

• Überstrom
• Übertemperatur
• Untertemperatur
• Kommunikationsfehler
• Zellfehler

Fehler lassen sich meist automatisch oder durch 3 Sekunden Drücken der rechten Taste zurücksetzen.

---

12. OFF-Modus

• Beide Tasten 3 Sekunden drücken
• Spannungsausgang deaktiviert
• Minimaler Eigenverbrauch
• Ideal für Lagerung

---

13. Wartung

Das Gerät ist grundsätzlich wartungsfrei. Die Kabelverbindungen sollten regelmäßig überprüft werden. Reinigen Sie das Gerät bei Bedarf mit einem trockenen Tuch von Staub. Vermeiden Sie jeden Kontakt mit Wasser oder anderen Flüssigkeiten. Die Lebensdauer des Akkus kann bei ordnungsgemäßer Wartung und insbesondere bei Betrieb und Lagerung bei den richtigen Temperaturen verlängert werden. Mit zunehmendem Alter nimmt die Kapazität der Batterie jedoch auch bei ordnungsgemäßer Wartung ab. Wenn sich die Betriebsdauer nach dem Aufladen deutlich verkürzt, ist der Akku wahrscheinlich abgenutzt und muss ersetzt werden.

---

14. Lagerung

Die BOS battery X ist für eine Lebensdauer von mindestens zehn Jahren bei normalem Gebrauch ausgelegt.

Wenn das Produkt über einen Zeitraum von bis zu 6 Monaten gelagert werden soll, gehen Sie bitte wie folgt vor:

1. Laden Sie die Batterie auf etwa 80-90% SoC auf
2. Bewahren Sie die Batterie an einem kühlen und trockenen Ort auf
3. Schalten Sie den Akku aus, indem Sie beide Tasten für mind. 3 Sekunden drücken
4. Die Batterie kann im OFF-Modus gelagert werden, ohne dass Kommunikationsverbindungen getrennt werden müssen.

Wenn das Produkt über einen längeren Zeitraum (>6 Monate) gelagert werden soll, gehen Sie bitte wie folgt vor:

1. Laden Sie die Batterie auf etwa 80-90% SoC auf
2. Schalten Sie den Akku aus, indem Sie beide Tasten für mind. 3 Sekunden drücken
3. Bewahren Sie die Batterie an einem kühlen und trockenen Ort auf, überprüfen Sie die Batterie mindestens einmal alle sechs Monate und laden Sie sie bei Bedarf wieder auf.
4. Es wird empfohlen zusätzlich die Kommunikationsverbindungen zu trennen um parasitäre Verbraucher vollständig auszuschließen.

Wird ein Kommunikationskabel entfernt, muss der entsprechende Anschluss zwingend mit einem geeigneten Blindstecker (IP67) verschlossen werden, um die Schutzklasse des Geräts aufrechtzuerhalten.

Falls kein Blindstecker verwendet wird, darf die Batterie nicht in feuchter oder nasser Umgebung gelagert oder betrieben werden.

Bitte beachten Sie, dass die Batterien durch Tiefentladung beschädigt werden können, wenn diese Prozedur nicht befolgt wird. Lagern Sie die Batterie an einem trockenen und gut belüfteten Ort. Schützen Sie das Produkt vor Feuchtigkeit und Wasser. Die Batterie kann kurzzeitig (>6 Wochen) bei Temperaturen zwischen -20°C und 45°C gelagert werden, langfristig (>6 Wochen) bei Temperatur zwischen 0°C und 25°C. Die ideale Lagertemperatur für die längste Lebensdauer liegt bei 10°C – 20°C. Vermeiden Sie während der Lagerung eine relative Luftfeuchtigkeit von über 85% sowie Kondenswasserbildung.

---

15. Transport

Die BOS battery X ist UN38.3 zertifiziert, womit sie nach den Anforderungen des Gefahrgutrechts transportiert werden kann. Private Nutzer können die unbeschädigt BOS battery X ohne weitere Anforderungen auf der Straße transportieren. Beim Transport durch gewerbliche Nutzer oder Dritte (z.B. Lufttransport oder Spedition) sind besondere Anforderungen an Verpackungen und Kennzeichnung zu beachten (z.B. ADR-Vorschriften). Die BOS battery X ist als UN3480 eingestuft. Bei Bedarf kann ein Sachverständiger für Gefahrgut bei der Versandvorbereitung hinzugezogen werden. Versenden Sie die BOS battery X nur, wenn das Gehäuse unbeschädigt ist. Decken Sie offene Kontakte mit Klebeband ab und verpacken Sie die BOS battery X so, dass sie sich in der Verpackung nicht bewegen kann. Informieren Sie Ihren Paketdienst, dass das Paket Gefahrgut enthält. Beachten Sie bitte auch eventuelle weitergehende nationale Vorschriften. Bei Fragen zum Transport der BOS battery X wenden Sie sich bitte an einen autorisierten Händler.

---

16. Bluetooth

Dieses Gerät wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sind so ausgelegt, dass sie einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen im Funkverkehr verursachen.

Wenn dieses Gerät dennoch Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Wenden Sie sich an Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

---

17. Garantie

Für die BOS battery X gilt eine zweijährige Garantie auf das Produkt einschließlich der integrierten Lithiumbatterie ab dem Kaufdatum. Auf andere Systemkomponenten anderer Hersteller, die zusammen mit der BOS battery X verwendet werden, wird keine Garantie gewährt. Bei Problemen, Anmerkungen oder einem Garantieanspruch bzw. Ersatzteilbedarf wenden Sie sich bitte an den örtlichen Händler oder an die BOS AG zur Unterstützung.

Der Hersteller übernimmt keine Haftung für Schäden, die aus einer nicht normgerechten oder nicht entsprechend den geltenden Vorschriften ausgeführten Installation resultieren.

Bei technischen Problemen oder Anmerkungen jeglicher Art, wenden Sie sich bitte an den lokalen Distributor zur Unterstützung.

Haftungsausschluss

Der Hersteller kann weder die Einhaltung dieser Anleitung noch die Bedienungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Gerätes überwachen. Eine unsachgemäße Installation des Gerätes kann zu Sachschäden und in der Folge zu Personenschäden führen. Der Hersteller übernimmt daher keine Verantwortung und Haftung für Verluste, Schäden oder Kosten, die aus einer unsachgemäßen Installation, einem unsachgemäßen Betrieb, einer unsachgemäßen Ausführung von Installationsarbeiten und einer unsachgemäßen Verwendung und Wartung resultieren oder in irgendeiner Weise damit zusammenhängen. Ebenso übernehmen wir keine Verantwortung für Patentrechts- oder sonstige Rechtsverletzungen Dritter, die durch den Einsatz dieses Gerätes verursacht werden.

Der Hersteller behält sich das Recht vor, ohne vorherige Ankündigung Änderungen am Produkt, den technischen Daten oder der Montage- und Bedienungsanleitung vorzunehmen.

---

18. Informationen zum Recycling

Werfen Sie das Gerät nicht in Hausmüll, sondern recyceln Sie Elektronik, Batterien und Verpackungsmaterialien entsprechend den örtlichen Vorschriften. Decken Sie die Kontaktflächen der Pole der BOS battery X mit Klebeband ab, bevor Sie das Gerät entsorgen.

Für weitere Informationen wenden Sie sich bitte an Ihren BOS-Händler oder an die BOS Balance of Storage Systems AG.

Nur für EG-Länder:

Nach der Europäische Richtlinien 2012/19/EU müssen nicht mehr verwendbare Elektrogeräte/Werkzeuge und nach der Europäische Richtlinien 2006/66/EG defekte oder gebrauchte Akkus/Batterien separat gesammelt und umweltgerecht entsorgt werden.

---

17.04.2026	Sprache und wording angepasst, Doppelungen entfernt	unkritisch
20.05.2026	Lagerung genauer spezifiziert, trennung zwischen bis zu 6 Monaten und >6 Monaten, IP Schutz hinzugefügt bei Abstecken von Commskabeln	kritisch
20.05.2026	Gleichstromverkabelung angepasst, Dimensionierung Bezug auf geltende Vorschriften	kritisch
20.05.2026	8. Kommunikationsanschluss auf IP67 überabeitet	kritisch
20.05.2026	Verfügbares Zubehör upgedatet auf IP67	kritisch
20.05.2026	Bedieninterface klarer formuliert, wake-up des Displays hinzugefügt	unkritisch
20.05.2026	Anwendungsbereich und "Nicht zulässig" angepasst auf IP67	kritisch
20.05.2026	Beispielhafte unverbindliche Auslegung Verkabelung und Sicherung	kritisch

Date

Änderung

kritisch/unkritisch
